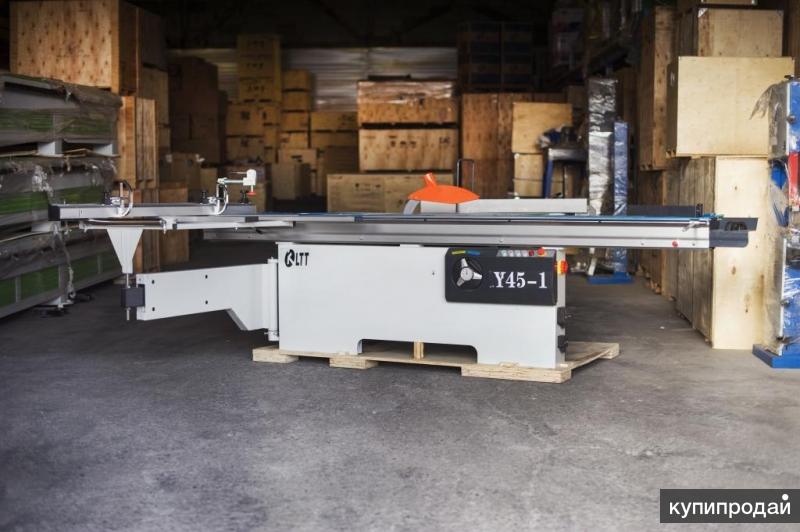

Y45-1 Форматно-раскроечный станок.

ФОРМАТНО-РАСКРОЕЧНЫЙ СТАНОК

мод. Y45-1

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции :

· алюминиевая каретка длиной 3200 мм

· ширина каретки 370 мм

· стальные направляющие каретки

· наружная регулировка подрезного устройства

· надёжные роликовые направляющие каретки

· независимые двигатели на основную и подрезную пилу.

· наклон пильного узла до 450

Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.
Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Направляющие ролики обеспечивают легкое и точное перемещение каретки.
Данная конструкция практически не требует ухода в процессе эксплуатации.

Технические характеристики

Параметры

Значения

Макс. длина реза, мм

3200

Размеры основного стола, мм

1130х660

Размер подвижной каретки, мм

3200х370

Угол наклона пилы, град.

0-45

Диаметр основной пилы, мм

300/315х30

Диаметр подрезной пилы, мм

120 х 20

Макс. высота реза, мм

95

Макс. высота реза пилой 300 мм, 45 град.

55

Диаметр патрубков аспирации сети, мм

75

Частота вращения основной пилы, об./мин.

4000, 6000

Частота вращения подрезной пилы, об./мин.

8000

Мощность электродвигателя основной пилы, кВт

5,5

Мощность электродвигателя подрезной пилы, кВт

1.1

Габариты, мм

3250х3150х900

Транспортные габариты, м

2,1х1,2х1,2

3,3х0,45х0,4

Масса, кг

720

Масса станка в упаковке, кг.

760
